釉下彩绘针孔的成因解析与窑炉环境关联

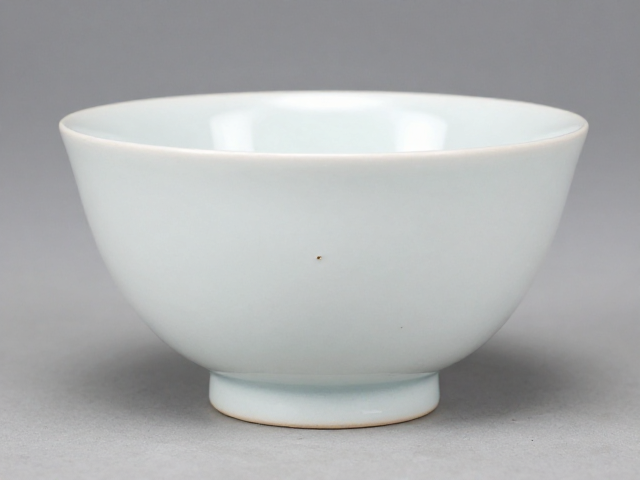

釉下彩绘中常见的针孔现象，本质上是釉层在高温熔融过程中气体逸出受阻或釉面张力失衡导致的微观缺陷。这一缺陷多出现在1200℃至1350℃的烧成区间，当坯体或釉料中残留的碳酸盐、硫酸盐或有机物分解产生的气体，在釉料已软化封口的瞬间未能及时排出，便会在釉面形成凹陷的小坑。此外，窑炉内的气氛波动、升温速率过快导致坯体水分或挥发分急剧释放，也是诱发针孔的关键物理因素。
窑室内的温度均匀性直接决定了釉面的最终状态。若窑炉加热元件老化或码坯方式不当，造成局部温差过大，釉料在不同区域的熔融粘度差异会加剧气体滞留。特别是在使用含铁量较高的釉料时，铁元素在还原气氛下可能引发额外的气体反应，若此时冷却阶段控制不佳，釉面固化过程中的应力释放不均，也会让原本细微的气孔扩大为肉眼可见的针孔，影响整体观感。
入窑前的坯釉匹配与原料预处理策略
解决针孔问题，源头控制优于后期补救。坯釉匹配度是核心考量，坯体的吸水率与膨胀系数需与釉料形成微观上的互补。若坯体吸水率过高，施釉后水分残留会在烧成初期迅速汽化，冲破未完全熔融的釉层。通常建议将坯体吸水率控制在3%至5%之间，并确保施釉前的坯体干燥彻底，含水率低于0.5%，以消除水分挥发带来的气孔隐患。
原料的细度与除铁处理对釉面洁净度至关重要。釉料研磨细度应达到300目筛余小于0.5%的标准，过粗的颗粒不仅影响釉面光滑度，其内部包裹的气体更难排出。同时，坯釉结合面的清洁程度不可忽视，施釉前需彻底清除坯体表面的粉尘与杂质，避免异物在高温下分解产生气体。对于多次入窑的制品，还需检查釉料中助熔剂的比例，适当降低高温粘度，使釉层在熔融期有更长的流动时间，利于气泡排出。
烧成曲线优化与气氛控制参数调整
烧成制度的精细化调整是规避针孔的技术关键。在预热阶段，升温速率应保持在每小时80至100℃，确保坯体中的结晶水及有机物在釉料熔融前充分排出。进入高温阶段后，需设置保温段，通常在1150℃左右设置15至20分钟的保温，使釉料充分熔融并消除表面张力不均，此时气体得以顺利逸出。若发现针孔较多，可尝试在最高温处延长保温时间，但需警惕过烧导致的变形风险。
窑内气氛的稳定性对釉面质量具有显著影响。在还原气氛烧成过程中，一氧化碳浓度需维持在合理区间，过强的还原气氛可能导致坯体中金属氧化物剧烈反应，释放额外气体。建议定期检测窑炉氧分压，确保在釉面熔融期维持微弱的还原或中性气氛。此外，排烟系统的通畅性会直接影响窑内压力，负压过大可能吸入冷空气，导致温度波动，因此需保持窑压平衡，避免气流紊乱干扰釉面的平整度。
针孔缺陷的后期修复与视觉弱化技巧
对于已经烧成且存在轻微针孔的器物，物理打磨是常见的修复手段。使用不同目数的砂纸从400目逐步过渡到2000目，配合研磨膏进行干磨或湿磨，可平滑釉面凸起部分，缩小针孔深度。此过程需严格控制力度，避免磨穿釉层露出土胎。对于釉面较厚且针孔较深的作品，可采用微晶玻璃修补剂或透明釉料进行局部点补，再经低温烘烤固化，以填补凹陷，恢复表面平整。
视觉弱化法适用于无法进行深度修复的艺术品。通过改变展示环境的光线角度，利用侧光照射使针孔产生的阴影不明显，从而降低视觉干扰。对于具有特殊肌理追求的作品，可将其转化为设计亮点，通过搭配深色背景或哑光陈列道具，引导观者关注作品的整体造型而非局部瑕疵。若针孔分布密集且严重，需评估是否可通过重新施釉进行二烧修复，但需精确计算釉层厚度变化，防止因釉层过厚导致流釉或变形。
