窑变釉面质感的物质基础与原料配比逻辑
窑变现象的核心驱动力在于釉料中金属氧化物在高温下的复杂化学反应，这一过程高度依赖于基础原料的微观结构与化学稳定性。传统高温釉通常以长石、石英、高岭土为骨架，其中长石提供氧化铝和碱金属，石英作为骨架支撑，而高岭土则决定釉层的粘度与熔融温度区间。当配方中引入铜、铁、钴、锰等过渡金属元素时，这些元素在还原或氧化气氛中呈现出不同的价态，进而影响光线在釉层的吸收与散射。例如，铜元素在还原气氛下易形成氧化亚铜，呈现红色或绿色调，而在氧化气氛下则可能呈现蓝色或黄色，这种价态的不稳定性正是窑变色彩斑斓的物理基础。
原料的粒径分布与混合均匀度直接决定了釉面最终的质感表现。现代陶瓷工艺中，原料通常经过球磨机细化至规定目数，一般要求通过300-400目筛网，以确保釉料在烧成过程中能形成均匀的玻璃相。若原料颗粒过粗，釉面可能出现针孔、缩釉或颗粒感过重，破坏窑变纹理的流畅性；若过细，则可能导致釉层流动性过大，使原本预期的结晶或晕染效果因过度流淌而消失。因此，从原料制备阶段对粒径的精确控制，是构建特定窑变质感的第一步，它决定了釉层在高温熔融状态下的流变特性。
高温熔融过程中的物理化学演变机制

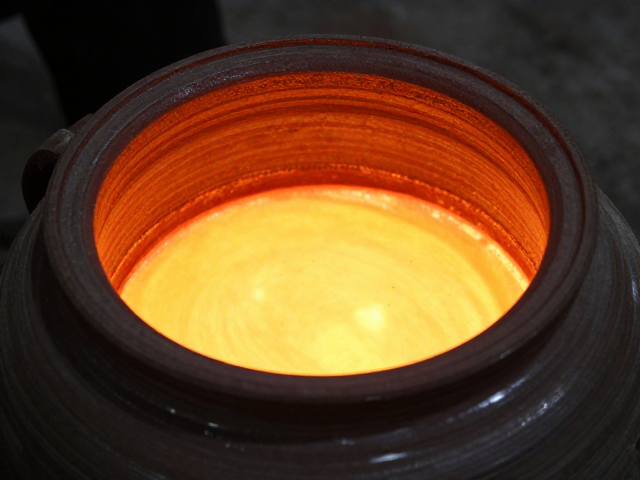

在窑炉升温过程中，釉料经历脱水、分解、熔融、玻化及冷却结晶等多个阶段，窑变效果主要诞生于熔融与冷却这两个关键时期。当温度升至1200℃至1300℃区间时，釉料完全熔融形成粘稠的液体，此时釉层内部的对流运动加剧，不同成分的液滴相互扩散、混合，形成不规则的条纹或云状纹理。这一阶段的温度曲线控制至关重要，升温速率过快会导致釉面起泡或开裂，而升温过慢则可能使釉层过度流动，导致纹理模糊不清。
冷却过程中的降温速率决定了釉层中晶体生长的状态，这是形成窑变独特质感的关键环节。在快速冷却条件下，釉层表面容易形成微小的气泡或玻璃相分层，产生如冰裂、橘皮或金属光泽般的视觉效果；而在缓慢冷却过程中，某些金属氧化物可能析出晶体，形成如钧窑中的“蚯蚓走泥纹”或现代艺术釉中的结晶斑。这种非平衡态下的相变过程，使得每一批次、甚至同一窑位的不同器物，在微观结构上都存在显著差异，从而赋予了窑变釉面不可复制的自然美感。
烧成气氛与温度曲线对质感的影响
烧成气氛（氧化或还原）是调控窑变色彩与质感的外部环境变量。在氧化气氛中，氧气充足，金属元素多以高价态存在，釉色通常较为明亮、稳定，如铁元素呈现黄褐色，铜元素呈现绿色。而在还原气氛中，氧气含量降低，金属元素失去部分氧原子，价态降低，导致釉色发生显著变化，如铁元素呈现青绿色或黑色，铜元素呈现鲜艳的红色。气氛的波动，如窑内局部的缺氧或富氧区域，会导致同一器物表面出现丰富的色彩过渡，形成深邃或跳跃的视觉效果。
温度曲线中的保温与降温策略进一步细化了釉面的微观结构。特定的保温平台期允许釉层内部成分充分均化，消除应力，但若保温时间过长，釉面可能变得过于平滑，失去窑变所需的纹理深度。相反，在降温阶段引入特定的温度台阶，可以诱导晶体定向生长或抑制晶体生长，从而在宏观上表现为哑光、亮光、丝绒感或金属质感。例如，在1100℃左右设置降温台阶，可能促使釉层表面析出微晶，形成柔和的漫反射效果，增强釉面的温润感；而急剧降温则可能保留高温下的液态结构特征，形成玻璃感极强的镜面效果。
窑变釉面成型的工艺控制与后期处理
成型工艺对釉层厚度及分布的影响，间接决定了窑变效果的呈现方式。注浆成型、压延成型或手工拉坯等不同方式，会导致坯体吸水率及表面平整度的差异，进而影响釉料的附着与流动。釉层的施涂厚度需经过精确计算，过薄的釉层在高温下易被坯体吸收或烧穿，无法形成完整的玻璃相；过厚的釉层则可能因重力作用产生流淌，掩盖原本的纹理设计。通常，窑变釉的施釉厚度控制在0.5-1.5毫米之间，具体数值需根据釉料的熔融指数进行调整。
后期处理环节虽不改变釉层内部的化学结构，但能显著提升窑变质感的视觉表现。打磨、抛光或喷砂等物理处理手段，可以去除釉面表面的浮尘或轻微瑕疵，增强光线反射的集中度，使金属光泽或结晶纹理更加清晰。然而，过度打磨可能破坏釉面的原始肌理，削弱其自然美感。因此，工艺控制的核心在于平衡，即在保留窑变自然随机性的同时，通过精细的后处理提升其艺术表现力，使釉面质感既具视觉冲击力，又符合整体设计的美学逻辑。
