釉面纹理的物理基础与微观结构
陶瓷釉面在显微镜下呈现出类似冰川或云层的复杂形态，这种视觉上的层次感源于釉料在高温熔融状态下表面张力的动态平衡。当釉层厚度超过临界值，熔融的硅酸盐液滴无法完全铺展，便会在冷却过程中形成凸起的晶粒或凹陷的气孔，这些微观起伏直接决定了光线在釉面的反射与折射路径。工匠通过控制釉浆的颗粒细度与悬浮剂比例，能够调节釉料在素坯上的附着力与流动范围，从而在烧成前预设纹理的初始形态。

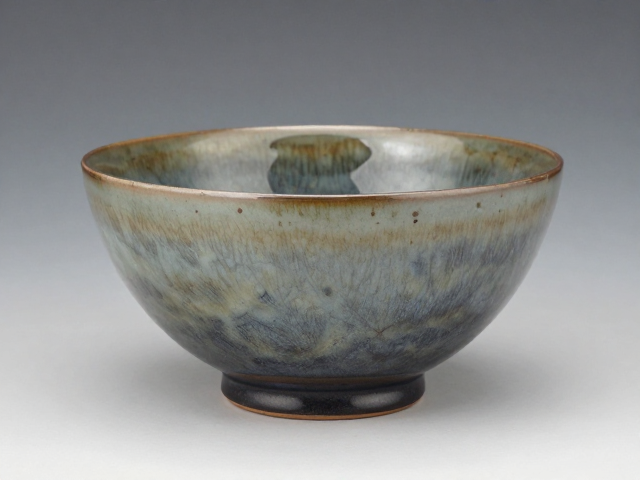

氧化铁与钛白粉等金属氧化物在釉料中的溶解度差异，是形成斑驳纹理的关键因素。在高温环境下，部分金属氧化物因溶解度降低而析出微晶，形成所谓的“结晶釉”效果；而另一些成分则保持液态，随着釉水的流动形成条纹或流砂状图案。这种物理分离过程并非随机分布，而是严格遵循釉料配方中的化学成分比例，不同粒径的粉体在干燥和烧成过程中会产生细微的重力沉降，为后续的色彩叠加提供粗糙度基础。
氧化与还原气氛对呈色反应的调控机制
氧化烧成过程中，窑炉内氧气充足，釉料中的金属氧化物主要保持高价态，例如铁元素以三价铁形式存在，使釉面呈现黄、褐、红等暖色调，釉面光泽通常较为明亮稳定。这种气氛下，釉料中的碳酸盐分解彻底，气体排出顺畅，釉面气泡分布较为均匀，适合表现清晰细腻的线条与柔和的渐变色彩。工匠常利用这一特性，在底色釉中叠加含铜或含钴的透明釉，通过氧化环境下的稳定呈色，获得纯净且高饱和度的视觉效果。
还原烧成则通过限制氧气供应，使碳氢化合物不完全燃烧产生一氧化碳，进而从釉料中夺取氧原子，改变金属元素的化合价。此时，三价铁被还原为二价铁，釉色转向青绿或灰黑，釉面常因气体逸出形成细密的“棕眼”或银光效果，赋予釉层深邃的质感。在还原气氛中叠加釉料，色彩反应更为剧烈且不可控，工匠需精准掌握还原气氛的强度与持续时间，利用铁、铜、钴等元素在还原态下的特殊光谱吸收特性，营造出深邃幽远、层次丰富的肌理效果。
多层釉料叠加的工艺逻辑与流变控制

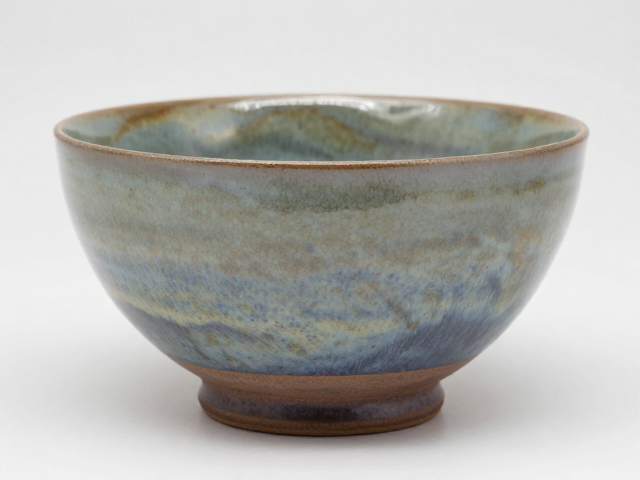

单次施釉难以呈现深邃的视觉深度，多层叠加技术通过分层涂抹不同成分与厚度的釉料，利用各层之间的化学反应与物理相互作用，构建出土层般的地质感。底层釉通常含有较高比例的氧化铝以增强粘度，防止高温下过度流淌，同时提供稳定的基底色彩；中层釉则侧重呈色金属氧化物的含量，负责主要的色调表达；表层釉多为透明或半透明，用于包裹下层色彩并形成最终的光泽度与触感。每一层的干燥程度与厚度必须经过精确计算，过厚易导致开裂，过薄则无法显现预设纹理。

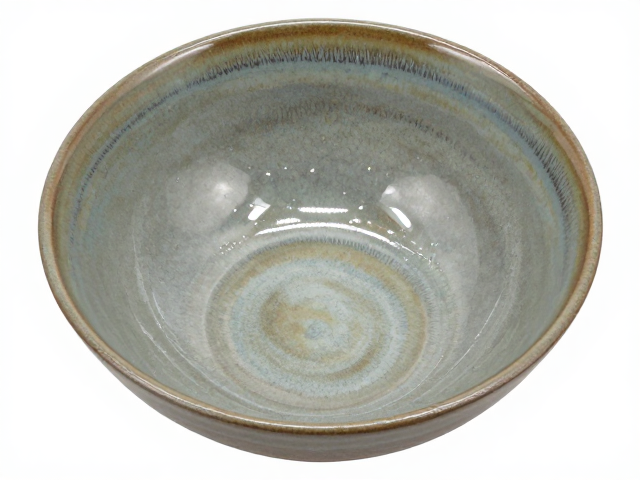

在叠加过程中，釉料之间的相容性是决定成败的核心指标。不同配方釉料在高温下的熔融温度若差异过大，会导致分层剥离或局部起泡；若收缩率不一致，则会在冷却过程中产生应力裂纹。工匠需通过试片验证，确保各层釉料在烧成过程中能形成连续的玻璃相网络。此外，施加顺序也至关重要，通常先施高粘度釉，后施低粘度釉，利用重力与表面张力作用，使下层釉料在熔融初期形成骨架，上层釉料随之流动包裹，形成自然的包裹体与包裹纹，这种物理堆叠而非化学混合的方式，保留了釉料原有的颗粒质感与色彩独立性。
烧成曲线对最终釉色的决定性影响
烧成过程中的升温速率直接影响釉料中气体逸出的速度与金属氧化物的分解状态。快速升温可使釉料表面迅速封闭，内部气体难以排出，形成密集的气泡群，这些气泡在冷却后成为光线散射的介质，使釉面呈现乳浊或朦胧的美感；慢速升温则有利于气体充分排出，获得清澈透明的釉面，适合表现清晰锐利的纹理与鲜艳的色彩。工匠需根据釉料配方中的挥发性成分含量，动态调整升温曲线，平衡气泡数量与大小，以达成预期的视觉效果。
冷却阶段的降温速率同样会重塑釉面微观结构。快速冷却（急冷）可抑制晶体生长，保持高温下的液态结构特征，获得光滑如镜的釉面；慢速冷却则允许晶体在低温阶段继续生长，形成细腻的结晶花纹或哑光质感。在氧化还原交替烧成的复杂工艺中，冷却过程还影响着残余应力的分布，不当的冷却可能导致釉面开裂或剥落。因此，烧成曲线的每一个阶段——从常温至氧化分解，从高温熔融到还原反应，直至低温结晶与冷却定型，都是釉色形成过程中不可或缺的一环，共同塑造了最终釉面的物理属性与艺术表现力。
