釉料矿物组成与物理特性解析
青白瓷的釉层质感根基深植于釉料的基础配方之中，其核心在于氧化硅与氧化铝的比例控制以及助熔剂的选择。高岭土作为主要骨架材料，决定了釉面的硬度与耐火度，而长石则扮演着关键的助熔角色，影响着熔融温度和流动性。景德镇传统工艺中，釉果与釉灰的配比往往经过严密的计算，釉果提供二氧化硅骨架，釉灰中的碳酸钙和碳酸镁则在高温下分解，促进釉面玻璃相的形成。这种矿物组合直接决定了釉层在高温下的粘度特性，粘度过高会导致釉面流平不佳，出现橘皮或缩釉现象；粘度过低则易造成流釉，甚至侵蚀胎体。

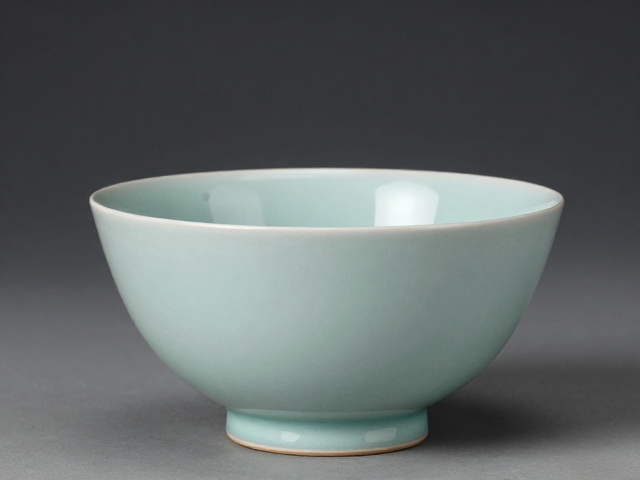

除了基础矿物，微量元素的存在对釉色基调有着决定性影响。铁元素是青白瓷呈现“青白”色调的关键变量，通常控制在0.5%至1.5%之间。当铁含量较低且烧成气氛处于还原焰环境中时，三价铁转化为二价铁，釉色便呈现出介于白与青之间的淡雅色泽。此外，釉料中的石英颗粒细度也会影响最终质感，过粗的颗粒会导致釉面粗糙、光泽度下降，而经过精细淘洗和研磨的釉浆，能在烧成后形成如玉般温润的半透明质感。现代检测手段如X射线荧光光谱分析，可精准测定釉料中各类氧化物含量，为配方调整提供数据支撑，确保每一窑次的釉层基础稳定性。
釉层厚度与施釉工艺的控制

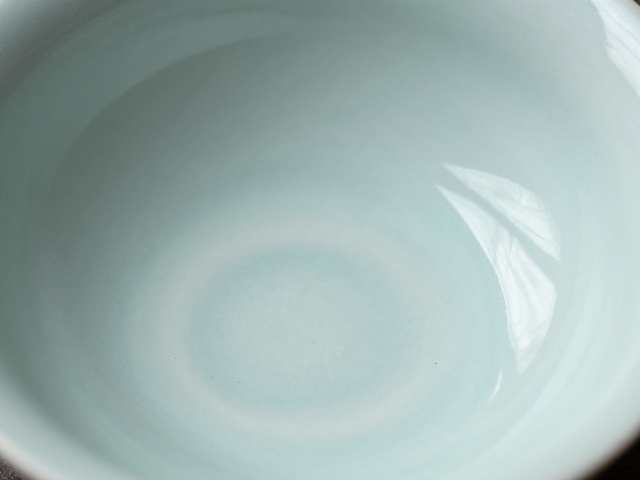

釉层的厚度直接决定了青白瓷的光学效果与物理强度，传统上讲究“薄如纸，坚如铁”的平衡，但在釉层表现上，则追求“厚而不腻，薄而不露”。施釉方法主要有蘸釉、浇釉和荡釉三种，不同手法形成的釉层厚度分布各异。蘸釉法多用于小件器物，通过控制浸入时间和提拉速度，使釉层在器物表面形成均匀的薄层；浇釉法则适用于大件或异形器物，依靠釉浆的自然流淌覆盖，容易在底部形成积釉，产生深邃的青绿色泽。施釉时的浆料浓度需保持在特定范围，通常比重控制在1.4-1.5g/cm³之间，过稀则需多次施釉，易导致开裂；过稠则难以流平，造成釉面堆积不均。
坯体的吸水率与施釉时的环境湿度会显著影响釉层的附着力与最终厚度。坯体在施釉前需经过精细打磨，去除表面毛刺，保持适度的干燥度，以便釉浆能均匀吸附。在干燥过程中，水分挥发会导致釉层收缩，若坯釉膨胀系数匹配不当，极易引发剥釉或裂纹。现代生产中，喷雾干燥技术制备的釉料粉，其颗粒分布均匀，流动性好，有助于实现更精准的厚度控制。通过千分尺等精密仪器测量，优质青白瓷的釉层厚度通常控制在0.2-0.5毫米之间，这一区间能最大程度展现其半透明特性，同时保证足够的机械强度，避免日常使用中的磕碰损伤。
烧成气氛与温度曲线的影响
烧成过程中的温度曲线与气氛控制是青白瓷釉色成型的灵魂所在。传统柴窑烧制依赖窑工对火焰的敏锐观察，通过调整加煤量和通风口大小，维持窑内还原气氛。在现代电窑或气窑中，这一过程转化为精确的程序控制。升温阶段需缓慢进行，特别是在300-600摄氏度区间，坯釉中的水分和有机物排出，过快升温会导致炸裂。进入高温阶段后，温度需迅速升至1280-1300摄氏度，此时釉料完全熔融，玻璃相大量生成。还原气氛的建立至关重要，需在高温段注入适量碳氢化合物或调节氧气比例，使窑内氧分压降低，促使铁元素保持二价状态，从而呈现青白色调。
冷却阶段的速率同样会影响釉面的光泽度和微观结构。快速冷却有助于形成细小的晶体结构，提升釉面硬度和光泽；而缓慢冷却则可能促进晶体生长，使釉面呈现哑光或乳浊感。青白瓷通常采用中速冷却，以平衡硬度与韧性。在实际操作中，热电偶记录的温度曲线需与釉料熔融特性相匹配，若最高温停留时间不足，釉面未完全玻化，会导致吸水性高、易污染；若停留时间过长，釉层过度流动，则失去造型美感。通过反复试验确定最佳升温、保温和冷却参数，是获得稳定青白釉色的技术关键，这一过程离不开严密的数据记录与科学分析。
釉面微观结构与视觉呈现
青白瓷的视觉美感源于其独特的微观结构，这种结构由釉料成分、烧成工艺共同作用形成。在显微镜观察下，优质青白瓷釉面呈现出致密的玻璃相基质，其中分散着微量的未熔石英颗粒和气泡。这些微小气泡和晶体对光线产生散射和折射作用，使得釉面具有半透明的质感，即所谓的“玉质感”。气泡的大小和分布需控制在合理范围，过大或密集的气泡会降低釉面强度，影响美观；完全无气泡则可能导致釉面过于玻璃化，缺乏温润感。现代扫描电子显微镜技术可清晰呈现釉层内部的相结构，帮助研究者理解釉色形成的微观机制。
釉面的光泽度与平滑度也是衡量青白瓷品质的重要指标。高光泽度依赖于釉料中二氧化硅含量适中以及烧成后良好的表面张力平衡。若釉面存在微小的凹凸不平，光线会发生漫反射，导致光泽度下降，呈现哑光效果。青白瓷追求的是柔和内敛的光泽，而非刺眼的亮光，这需要通过调整釉料配方中的氧化锌、氧化钡等添加剂来实现，这些物质能改善釉面的流平性和光泽特性。此外，釉层表面的微观粗糙度需控制在微米级别，过大的粗糙度会吸附污渍，影响清洁与美观。通过抛光、打磨等后处理工艺，可进一步提升釉面的平滑度，但需谨慎操作，以免破坏釉层的完整性。
