冰裂纹理的物理成因与釉层应力机制

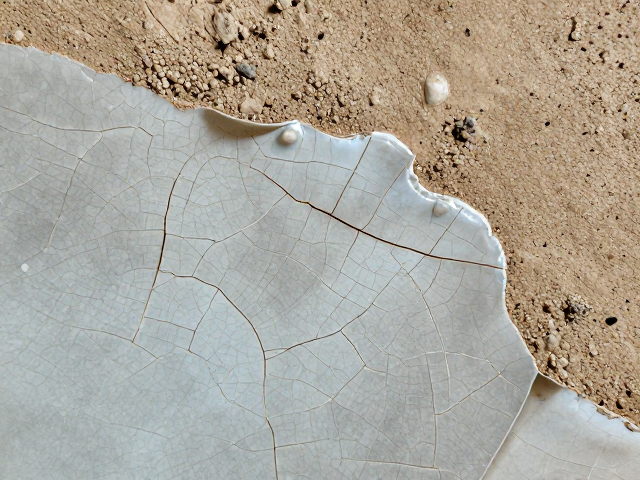

冰裂，又称开片，本质上是瓷器在冷却过程中因釉层与胎体收缩率不一致所引发的微观裂纹网络。当瓷器经过高温烧制后进入冷却阶段，胎土与釉料的分子结构开始固化并收缩。由于两者化学成分的差异，导致热膨胀系数出现显著偏差。若釉层的收缩幅度大于胎体，釉面便会受到周向压应力，当这种应力超过釉层本身的抗拉强度极限时，釉面便会发生断裂，形成肉眼可见的裂隙。这种物理现象并非人为刻意敲击或后期加工而成，而是材料特性在热力学变化下的自然物理响应。
不同配方的胎土与釉料，其收缩比例有着严密的物理规律。传统陶瓷工艺中，工匠通过调整釉料中氧化铝、氧化硅等氧化物以及助熔剂的比例，精确计算并控制釉层的粘度与软化点，从而预留出产生裂纹的应力空间。胎土的质地、颗粒粗细以及吸水率，直接影响着整体结构的稳定性。质地较粗、收缩率较大的胎体，往往更容易在冷却后期与釉层形成巨大的张力差，促使冰裂纹理向纵深发展。这种基于材料物理属性的自然演化，构成了冰裂纹理最基础的生成逻辑。
窑炉温度曲线对裂纹形态的微观调控
烧制过程中的温度变化曲线，尤其是降温阶段的速率，决定了冰裂纹理的粗细与疏密。在瓷器出窑前的冷却初期，若降温速度较快，釉层内部来不及通过分子重排释放应力，容易形成细密且分布均匀的小开片。相反，若采用缓慢冷却的方式，釉层有较长时间进行应力松弛，裂纹往往较少或完全闭合。然而，许多追求极致艺术效果的工艺，会选择在烧成后再次进行极低温度的二次烧制或特殊的冷却处理，利用温差冲击激发深层应力，使原本细微的裂纹扩展、延伸，形成如冰层破裂般的大块面纹理。
温度场的均匀性也是影响纹理自然生长的关键变量。窑炉内的受热分布是否均匀，直接导致器物不同部位的收缩行为出现差异。在传统柴窑或气窑中，火焰的路径和气流的变化使得器物表面形成微妙的温度梯度。这种非均匀的热环境，使得釉面各处的应力释放过程呈现出随机性和不可复制性。工匠们利用这种窑变的不确定性，通过观察火焰色泽和窑内气氛，预判冷却时的应力状态，从而在宏观上引导裂纹的走向。这种对热力学环境的精准把控，使得冰裂纹理在视觉上呈现出如水波荡漾或冰层自然碎裂的生动形态。
釉色深浅与裂纹视觉美学的从属关系
冰裂纹理的视觉美感，很大程度上依赖于釉色与裂纹缝隙之间的色彩对比。在烧制过程中，窑内的含碳气氛或金属氧化物（如铁、铜、锰等）会与裂纹缝隙中渗入的微量杂质或空气中的成分发生化学反应。深色的釉面（如黑釉、酱釉）烧制出的冰裂，裂纹缝隙常因氧化铁等物质的沉淀而呈现深邃的金线或黑线，形成“金丝铁线”般的强烈视觉冲击。这种色彩对比不仅突出了裂纹的立体感，更赋予了器物一种历经岁月沉淀的沧桑美感。
浅色釉面下的冰裂则呈现出截然不同的审美趣味。在青釉或白釉瓷器上，裂纹缝隙因缺乏深色物质的填充，往往保持着与釉面相近的浅色调，甚至因光线折射产生微弱的银白色光泽。这种含蓄的表达方式，使得冰裂纹理更像是一种隐形的肌理，只有在光线以特定角度照射时，才能隐约看到釉面的细微起伏和断裂痕迹。这种若隐若现的效果，要求釉料的透明度和流动性达到极高的平衡，使得裂纹不破坏釉面的整体纯净感，反而增添了如薄冰覆盖水面的灵动与清冷气质。
胎釉结合处的微观结构对纹理稳定性的影响
釉层与胎体结合界面的微观结构，直接影响着冰裂纹理在长期使用中的稳定性与演化。高质量的胎釉结合层应当致密且无杂质，这能确保应力能够均匀地传递至釉层表面。如果胎釉结合处存在气泡、杂质或未烧结的疏松层，应力会在这些薄弱点集中释放，导致裂纹呈现出不规则的团块状或突发性崩裂，破坏了冰裂纹理应有的连贯性与自然流畅感。因此，胎土的淘洗工艺和釉料的研磨细度，是保证纹理自然生长的先决条件。
随着年代的久远或长期的使用，冰裂纹理还会经历一个自然的“养纹”过程。空气中的尘埃、油脂或水分会逐渐渗入裂纹深处，经过长时间的氧化和沉积，裂纹的颜色会逐渐加深，与釉面形成更鲜明的对比。这一过程并非人为做旧，而是材料与环境互动的自然结果。这种随时间推移而发生的色彩演变，使得冰裂纹理不仅仅是一种静态的装饰，更成为一种记录时间与环境互动的动态载体。工匠在设计时，往往预留出血丝状的初始裂纹，为这种长期的自然演化提供通道，使器物在岁月中逐渐展现出更加丰富和厚重的视觉层次。
