泥料选择与前期处理：打造稳定的创作基底
泥片成型法对陶土的可塑性有着极高的要求，初学者应优先选择颗粒细腻、含砂量低的高白泥或瓷土，这类泥料干燥收缩率相对均匀，不易在成型过程中产生开裂。购买时需关注泥料的含水量，通常手捏泥的含水量控制在15%-18%左右最为适宜，过湿会导致泥片塌陷，过干则难以擀压成型。在开始制作前，必须对泥料进行充分的揉泥和醒泥处理，揉泥旨在排除泥料内部的空气并使水分分布均匀，这一过程没有捷径，通常需要反复折叠揉压至少十分钟，直至泥料手感如耳垂般柔软且无气泡。
处理好的泥料需静置醒泥，这一步骤能让泥料内部的水分与矿物颗粒重新结合，提升泥料的延展性。醒泥时间根据环境温度和湿度而定，一般建议密封保存24小时以上。在操作台上，铺设一块平整光滑的木板或大理石板，表面可撒少许干面粉或滑石粉作为隔离层，防止泥料粘连。准备好厚度均匀的擀面杖，传统上建议使用木质擀面杖，其表面纹理有助于控制泥片的平整度。若追求极致的均匀，可使用专业的泥板机，但对于小型文创摆件，手工擀压更能感知泥料的细微变化。
泥片擀压与切割：精准控制厚度与形态

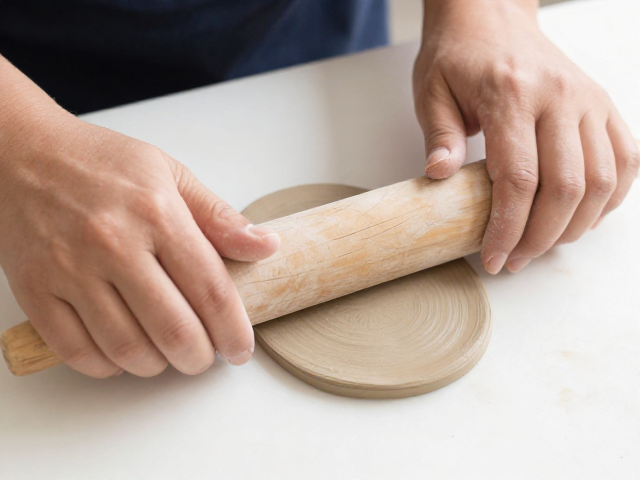

泥片的厚度直接决定了成品的强度与外观质感，制作摆件时，泥片厚度通常保持在0.5厘米至1厘米之间。擀压时需双手用力均匀，以画圈或直线往返的方式推进，避免局部过薄导致后期开裂。每擀压几次后，需检查泥片边缘是否整齐，中心是否因受力不均而变薄。对于需要弯曲成型的部件，如弧形底座或圆柱体侧面，泥片需具备一定的韧性，若发现泥片发干发硬，可用喷壶轻微喷雾润湿表面，再用湿布覆盖保湿。切割时，使用锋利的金属片或专用切泥刀，一刀成型，避免反复切割导致边缘毛糙，影响拼接效果。
切割泥片后，边缘的处理是决定摆件是否稳固的关键。使用刮板或手指将切割面轻轻刮平，去除毛刺，确保两个泥片拼接时能严丝合缝。对于复杂造型，可先在纸上画出部件展开图，再照图切割泥片，这样能有效减少材料浪费并提高成功率。泥片切割完成后，应立即进行拼接或暂时用湿布覆盖保存，防止水分快速蒸发导致变形。对于较大的平面部件，可在泥片背面轻轻划出网格状纹路，增加接触面积，提高粘接时的附着力，这一步骤在制作花瓶或大型雕塑时尤为重要。
拼接组合与结构加固：构建稳固的立体形态
泥片之间的连接主要依靠泥浆作为粘合剂，泥浆的浓度需与泥料一致，过稀易导致接缝处塌陷，过稠则粘接不牢。涂抹泥浆时，应涂抹在泥片边缘内侧，再用手指或工具轻轻按压，使泥浆渗入缝隙，随后用刮刀刮去溢出多余的泥浆，保持接缝整洁。对于受力较大的部位，如底座与主体的连接处，可采用“泥条加固法”，即在接缝处外侧加贴一条细细的泥条，再用工具抹平，以增强结构的稳定性。拼接时需注意部件间的角度，可使用简单的辅助工具如书本、盒子等作为支撑，保持部件在干燥过程中不移动、不变形。

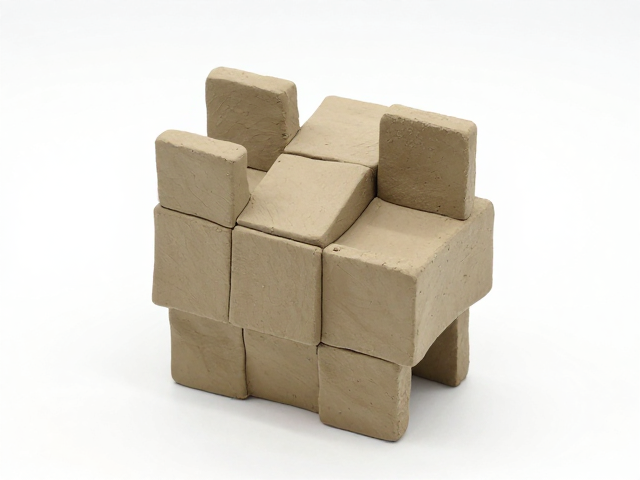

在组装立体结构时，应遵循从下到上、从内到外的原则。先制作底部底座，确保其水平稳固，再逐步向上叠加侧壁或主体部件。对于悬空或悬挑结构，需特别注意重心分布，必要时在内部增加支撑点或加厚连接处。泥片拼接完成后，需静置阴干，避免阳光直射或风吹，以防干燥过快导致开裂。干燥过程中，需定期检查接缝处，若发现微小裂缝，可用稀泥浆填补并抹平。对于精细部位，如把手、装饰件等，应在主体半干状态下进行粘接，此时泥料具有一定硬度，便于操作且不易变形。
表面修整与细节刻画：提升文创摆件的艺术质感

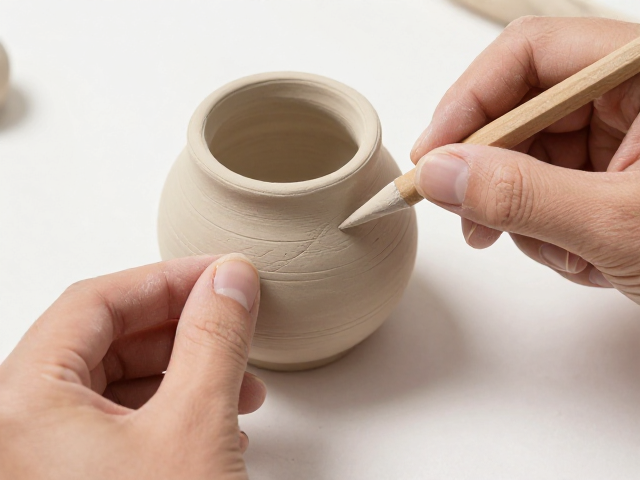

泥料在干燥至皮革硬度时，表面会形成一层硬皮，此时是进行表面修整的最佳时机。使用橡胶刮板或光滑的木质工具，轻轻刮抹泥片表面，去除擀压和拼接留下的痕迹，使表面光滑平整。对于需要表现肌理感的文创摆件，可使用海绵、布纹纸或专用刻刀在表面压印或雕刻出台阶纹、编织纹等图案。细节刻画需使用尖细的工具，如竹签、牙签或专业刻刀，线条要流畅自然，避免生硬断裂。对于人物或动物造型，需注意五官比例和动态特征，通过细微的凹凸变化表现神态。
修整过程中，需时刻观察泥料的状态，若泥料过干，可用湿海绵轻轻擦拭表面，增加湿度以便修整；若泥料过湿，需等待其进一步干燥。对于复杂造型，可分阶段修整，先处理大轮廓，再逐步细化局部。在完成表面处理后，可用细砂纸轻轻打磨接缝处和不平整区域，使整体过渡自然。对于需要上色或施釉的摆件，需在泥料完全干燥后进行，以确保颜料或釉料的附着力。表面修整不仅关乎美观，更影响着成品的耐用性，细致的处理能显著提升文创摆件的品质感。
干燥控制与烧制准备：规避成型缺陷的关键环节
泥片成型后的干燥过程是决定成品成败的重要阶段，过快或过慢的干燥都会导致开裂、变形或爆裂。自然干燥是最常用的方法，需将成型好的摆件放置在通风良好但无直吹风的地方，避免阳光暴晒。对于大型或厚壁部件，干燥时间可能需要数天甚至数周，期间需定期翻转摆件，确保各部位干燥均匀。在干燥过程中，若发现泥件表面出现细纹，可用湿布覆盖局部，减缓干燥速度，待纹路闭合后再继续自然干燥。
当泥件达到完全干燥状态，即手摸无凉感、敲击声音清脆时，方可进行烧制准备。烧制前需清理表面的灰尘和杂质，确保窑炉内的清洁。对于无釉素烧，可直接入窑；若计划施釉，需先进行素烧，以增强坯体强度，便于后续施釉操作。素烧温度通常在800-900摄氏度之间，时间根据坯体大小和厚度而定，一般需2-5小时。素烧后的坯体多孔性增加，吸水率提高，有利于釉料的附着。烧制过程中需严格控制升温曲线，避免温度骤变导致坯体开裂。
