瓷砖釉面细微划痕的修复逻辑与材料选择
瓷砖在日常使用中，釉面常因硬物刮擦或摩擦产生细微划痕，这类损伤若不及时处理，容易积存污垢导致美观度下降。修复的核心在于理解釉面的物理特性，即其硬度与致密性。对于深度极浅、仅停留在表面光泽层的划痕，通常不需要破坏性处理，而是采用填补或抛光原理。市面上常见的修复材料主要分为水性修补膏和油性修复剂两类，水性材料渗透性较好，干燥后硬度适中，适合浅色瓷砖；油性材料则具有更好的附着力和防水性，多用于深色或釉面较硬的瓷砖。实际操作前，必须彻底清洁受损区域，使用无水酒精去除油污和灰尘，这是保证修补材料附着牢固的关键步骤，否则后期极易出现脱落或变色。
针对不同类型的釉面损伤，处理策略需有所区分。如果是哑光砖表面的轻微磨损，可以通过使用专用的哑光砖抛光蜡进行打磨恢复，操作时需配合细目砂纸（如2000目以上）轻轻打圈，随后擦拭干净并涂抹保护蜡。若是亮光砖表面的划痕，则需使用硬度较高的瓷砖修复膏，填补后需用刮板刮平，待其完全固化后，用超细纤维布抛光。值得注意的是，修复效果受施工环境温度影响较大，理想施工温度应在15℃至25℃之间，过低会导致材料固化缓慢，过高则可能引起开裂。修复完成后，建议静置24小时以上，让材料充分硬化，期间避免接触水分或重物，以确保修复层的长期稳定性。

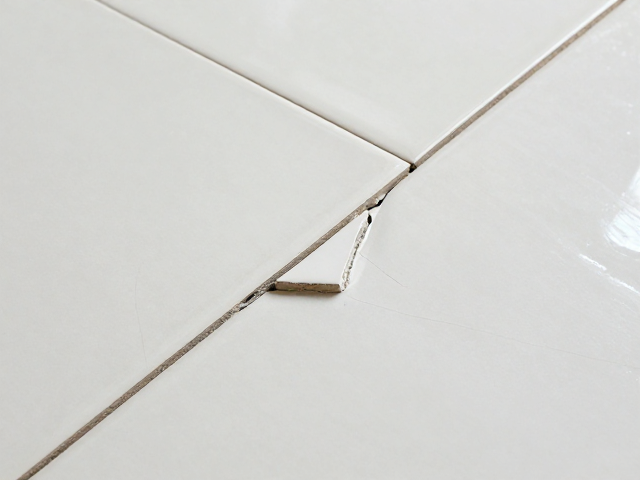

运输途中破损瓷砖的应急防护与标准化验收
瓷砖在物流运输过程中，受车辆颠簸、堆叠压力或装卸粗暴等因素影响，极易发生崩角、裂纹甚至断裂。行业通用的包装标准通常要求使用高强度瓦楞纸箱配合泡沫隔板，且层与层之间需设置隔垫，以分散受力。一旦发现外包装破损，收货方应立即进行标准化验收。第一步是核对装箱单与实物数量，确认无短缺；第二步是逐片检查，重点观察边角是否有隐性裂纹，可用手指轻弹瓷砖中心，听声音是否清脆，若声音沉闷则可能存在内部暗裂。对于表面可见的破损，需记录破损位置、尺寸及数量，并立即拍照留存，照片需包含外包装破损情况、标签信息及具体破损细节，作为后续索赔或调换的依据。
处理运输破损的核心原则是“即时止损”与“分类归档”。轻微的表面磕碰若不影响铺贴效果且业主接受，可单独存放标记为“次品”用于隐蔽部位；若涉及结构性裂纹或大面积破损，严禁强行使用，必须隔离存放并联系供应商。在实际案例中，部分运输破损源于包装不符合新国标要求，如2024年多地市场监管部门抽检发现，部分瓷砖包装抗压强度不足，导致堆码层数过高时底层瓷砖受压破裂。因此，验收时需关注包装上的承重标识，确保堆码高度符合说明书规定。对于已确认破损的瓷砖，应保留原包装箱，以便供应商追溯物流环节的责任归属，避免因包装破损导致责任界定不清，影响售后权益。

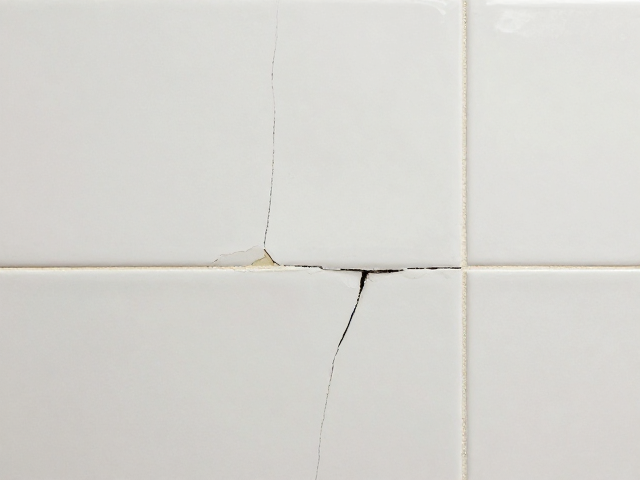

裂缝渗透性检测与隐蔽工程的安全排查
瓷砖表面的裂缝若未加干预，水分和污物会通过毛细作用渗入瓷砖内部或粘结层，导致空鼓、脱落或泛碱发白。检测裂缝是否具有渗透性，最直观的方法是“滴水试验”。在清洁裂缝表面后，滴上一滴清水，观察水滴在裂缝处的状态。若水滴迅速渗入且颜色变深，说明裂缝连通至内部，存在严重的渗透风险；若水滴保持原状或缓慢扩散，则可能仅为表面釉面开裂，内部结构尚完整。对于大面积铺贴区域，还可采用“敲击检测法”，使用空鼓锤或金属棒轻轻敲击瓷砖四角及中心，通过声音判断内部粘结情况。实心清脆声代表粘结良好，空洞回声则提示可能存在空鼓，需进一步处理。
针对确认存在渗透风险的裂缝，处理方案需根据裂缝深度和位置制定。对于墙面瓷砖裂缝，若裂缝贯穿且伴随渗水，需检查防水层完整性，必要时需铲除重做防水，因为瓷砖本身不具备防水功能，防水层失效是根本原因。对于地面瓷砖裂缝，若未引起空鼓，可采用低粘度环氧树脂灌缝胶进行注入修补，胶体流动性好，能深入微小裂隙，固化后强度高且耐水。施工时需先用压缩空气清理裂缝内粉尘，再用注射器缓慢注入胶液，直至胶液溢出，再用刮板清除表面多余胶体。修补后需观察24小时，确认无渗漏现象。对于老旧建筑中的瓷砖裂缝，还需警惕结构性沉降导致的应力开裂，此类裂缝通常呈对角线分布，且随时间推移逐渐扩大，需由专业机构评估建筑结构安全，而非简单修补瓷砖表面。
