施釉厚度不均引发的应力集中与釉层剥离

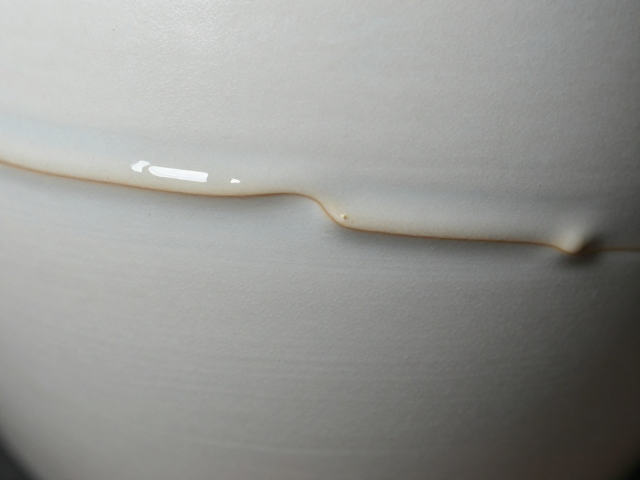

釉料在高温烧结过程中，玻璃相的生成与流动受到釉层厚度的直接影响。当施釉过程中喷枪压力不稳定、釉浆黏度波动或流延速度不均时，坯体表面容易形成局部过厚或过薄的区域。过厚的釉层在受热时，内部气体难以迅速排出，釉料熔融后的体积收缩率大于坯体，这种差异会在界面出产生巨大的拉伸应力。一旦应力超过釉层与坯体之间的结合强度，釉面便会发生开裂、剥落，即俗称的缩釉现象。相反，釉层过薄则可能导致遮盖力不足，且在高温下釉料流动性过大，容易积聚在坯体低洼处，形成针孔或气泡，进一步削弱釉面的完整性。
实际生产中，釉层厚度的控制通常以微米为单位进行精密测量。根据陶瓷工艺学研究数据，传统日用瓷的釉层厚度多维持在0.1至0.3毫米之间，而艺术瓷或特种陶瓷可能达到0.5毫米以上。若某批次产品因喷釉设备喷嘴堵塞导致局部釉厚达到0.8毫米，在1200摄氏度的烧成环境下，该区域釉料的熔融时间显著延长，气体逸出路径受阻，极易在冷却阶段因收缩不一致导致釉层从坯体表面脱落。这种物理缺陷并非偶然，而是釉料配方与施釉工艺参数不匹配的直接结果，必须通过精确控制釉浆比重和施釉压力来规避。
坯釉匹配性与界面反应的微观机制
缩釉缺陷的根源往往深植于坯体与釉料的热膨胀系数差异中。釉料的热膨胀系数若显著高于坯体，冷却过程中釉层会受到压应力，易产生龟裂；若低于坯体，则釉层受拉应力，极易发生剥落。在施釉厚度不均的情况下，这种匹配性问题会被进一步放大。厚釉区域在冷却时收缩幅度更大，若坯体无法提供足够的支撑力，界面处便会产生微观裂纹，这些裂纹逐渐扩展并连通，最终导致宏观上的缩釉。此外，坯体表面的杂质、油污或未烧尽的碳化物也会阻碍釉料与坯体的正常结合，形成隔离层，使得釉层无法牢固附着。
微观结构分析显示，理想的釉坯结合界面应呈现连续的固相反应层，厚度通常在10至50微米之间。当施釉过厚时，釉料中的助熔剂过量，可能导致界面反应过度，生成过多的低熔点玻璃相，削弱了机械咬合力。反之，若釉层过薄，界面反应不充分，结合力不足，在受到热冲击或机械外力时容易发生剥离。例如，某些高铝坯体在烧成过程中析出莫来石晶体，若釉料配方未相应调整以适应其热膨胀特性，再叠加施釉不均带来的应力集中，缩釉缺陷便会频繁出现。因此，解决缩釉问题需从原料选择、坯釉配方优化以及施釉工艺的稳定性多方面入手。
烧成制度对釉面缺陷的修正与影响
烧成曲线中的升温速率、最高温度及冷却速度，对釉层厚薄变化导致的缺陷具有决定性影响。在升温阶段，若升温过快，坯体内的水分和有机物急剧挥发，产生的气体可能冲破尚未完全烧结的釉层，形成针孔或气泡。若此时釉层恰好较厚，气体逸出通道不畅，气泡滞留其中，冷却后形成凹陷或缺口。在最高温度阶段，釉料的粘度随温度升高而降低，过厚的釉层流动性过大，容易流淌堆积，导致局部厚度进一步增加，加剧应力不均。而在冷却阶段，若冷却速率过快，釉层内部来不及进行结构重排，残余应力无法释放，极易引发缩釉或开裂。
针对不同厚度的釉层，烧成制度需进行精细化调整。对于厚釉产品，通常采用分段烧成法，在300至600摄氏度区间设置保温平台，以充分排除坯釉中的挥发物，减少气体缺陷。在1200至1250摄氏度的液相生成阶段，需保持足够的时间让釉料均匀流动并排出气泡，但时间过长会导致釉层过度流淌。冷却阶段则建议采用缓冷措施，特别是在石英晶型转变温度点附近，通过控制降温速率，释放釉层内部的热应力。例如，某陶瓷厂曾因冷却速度过快导致厚釉产品缩釉率高达15%，通过优化冷却曲线，将冷却时间延长20分钟，缩釉率降至2%以下。这一案例表明，烧成制度的微调能有效缓解因施釉不均引发的釉面缺陷。
