瓷土筛选标准对耐火基质致密性的影响
瓷土作为耐火材料的基础原料，其矿物组成直接决定了坯体的烧结行为与最终强度。高岭石是瓷土的主要成分，在加热过程中经过脱水分解形成莫来石骨架，这一过程对材料的抗热震性和机械强度至关重要。筛选过程中，需重点控制二氧化硅与氧化铝的比例，通常优质耐火瓷土的氧化铝含量需维持在45%至55%之间，过高的杂质如氧化铁和氧化钛会导致液相生成温度降低，进而削弱高温下的结构稳定性。
物理指标的筛选同样不可或缺，颗粒级配的均匀性影响着混合料的堆积密度。通过筛分实验确定不同目数的粒径分布，能够优化颗粒间的填充效果，减少气孔率。细粉含量过高会导致干燥收缩增大，增加开裂风险，而粗颗粒过多则可能因结合力不足导致强度下降。因此，建立基于粒径分布和化学成分的双重筛选机制，是构建高性能耐火材料基质的首要步骤。
Grog陶粒在调控热膨胀与抗热震中的核心作用

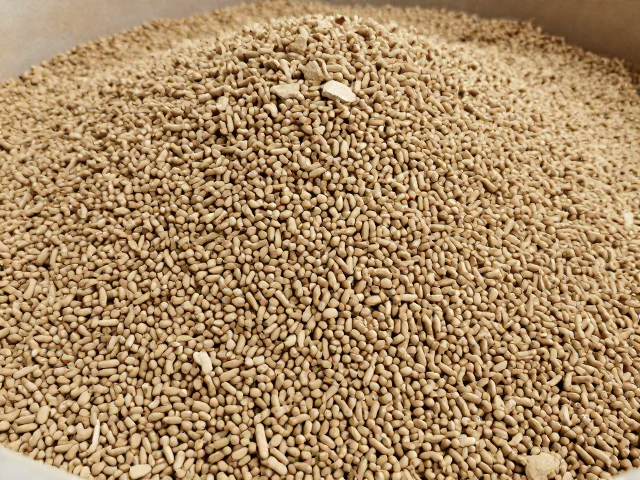

Grog陶粒是由熟料或耐火砖头经破碎、筛分后制成的骨料，其多孔结构和稳定的化学性质使其成为改善耐火材料抗热震性能的关键组分。在烧成过程中，Grog陶粒自身已无体积变化，能够像“骨架”一样限制基质的收缩，从而显著降低干燥和烧成过程中的裂纹产生概率。这种内应力缓冲机制使得材料在经历急剧温度变化时，能够通过微裂纹的偏转和扩展吸收能量，提高整体结构的完整性。
选择Grog陶粒时需关注其真密度和显气孔率，高气孔率的Grog通常具有更好的隔热效果和更优的抗热震性，但可能会牺牲部分机械强度。在实际应用中，Grog的粒径分布应与基质材料形成良好的级配，避免出现断档或堆积不均。通过调整Grog的加入比例，可以精细调控材料的热膨胀系数，使其与使用环境中的热应力相匹配，从而延长耐火制品在窑炉等高温设备中的使用寿命。
熟料搭配策略与高温体积稳定性的协同优化
熟料作为经过高温烧成的预合成材料，具有极高的化学稳定性和优异的高温强度，是提升耐火材料荷重软化温度的重要组分。不同来源和烧成制度的熟料，其矿物相组成存在差异，如铝酸盐熟料、镁铝尖晶石熟料等，需根据具体使用场景进行搭配。熟料的加入可以抑制基质中低熔点杂质的形成，提高材料在高温下的抗侵蚀能力，同时其坚硬的颗粒结构能有效抵抗机械磨损。
熟料与瓷土、Grog的搭配需遵循体积稳定性优先的原则。熟料在高温下不发生相变或体积变化，能够抵消瓷土在烧结过程中的收缩效应。在配方设计中，熟料的粒度应适中，过细会像填料一样降低骨料骨架作用，过粗则可能导致结合面薄弱。通过实验室高温热处理试验，监测不同配比样品在1300℃至1500℃下的线变化率，确保材料在高温长期使用中保持尺寸稳定，避免因体积膨胀或收缩导致窑炉衬体剥落。
多组分协同作用机制与性能调控路径
瓷土、Grog陶粒和熟料的组合并非简单叠加，而是通过微观界面的相互作用形成复杂的复合结构。瓷土基质提供连续的结合相，Grog陶粒提供抗热震的缓冲层，熟料提供高温强度支撑，三者共同构建出具有优异综合性能的多相体系。在烧结过程中，各组分间的物质迁移和反应界面会形成过渡层，这些过渡层的结构和成分直接影响材料的最终性能。
调控这一协同作用需要精确控制烧成制度，包括升温速率、最高温度和保温时间。过快的升温可能导致Grog表面与基质结合不良，形成界面缺陷；过高的温度则可能使瓷土过度熔融，导致材料致密化过度而失去抗热震性。通过调整各组分比例和烧成工艺，可以平衡材料的强度、抗热震性和抗侵蚀性，满足不同工况下的需求。这种多组分协同优化的方法，为开发高性能耐火材料提供了科学且实用的技术路径。
