釉色试片制作的核心：泥料处理与成型规范

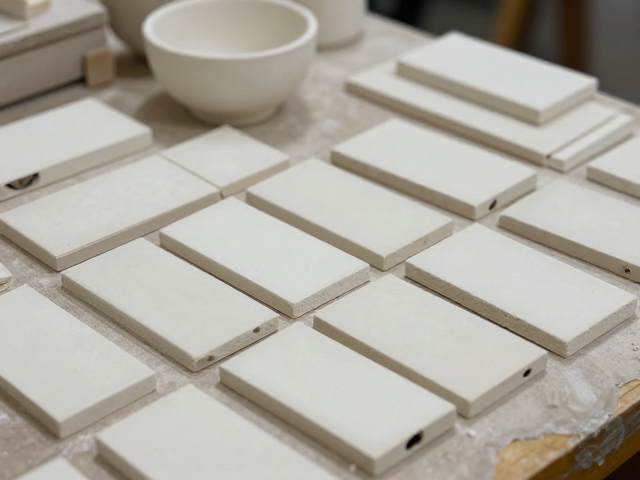

釉色试片是检验釉料在窑炉中表现的基础工具，其成功与否直接取决于坯体的物理状态。制作时需选用与烧制对象相同的泥料，确保吸水率与收缩率一致。泥料需经过充分的陈腐与反复揉泥，排出内部气泡，这是防止试片在干燥或烧制初期产生裂纹的关键。成型过程中，建议使用标准的矩形模具或手工拍打成型，厚度需严格控制在8至10毫米之间，过薄易导致变形，过厚则影响受热均匀性。成型后的坯体需置于阴凉通风处自然阴干，严禁暴晒或风吹，以避免水分蒸发不均引发结构性开裂。
干燥至手触无凉感且硬度适中时，方可进行修坯与施釉。修坯需平整光滑，边缘整齐，以减少釉面流动时的阻力差异。施釉方法可根据釉料特性选择浸釉、浇釉或喷釉，重点在于釉层厚度的均匀性。通常釉层厚度控制在0.5至1毫米之间，具体数值需根据釉料配方中的氧化铝含量微调。施釉后需再次阴干，确保坯体完全干燥，方可入窑。这一系列标准化流程能最大程度减少因坯体因素导致的釉面缺陷，为观察釉色变化提供稳定基准。
小造像烧制工艺：装窑策略与温度曲线控制
民俗小造像的烧制对窑内气氛与温度分布极为敏感，装窑方式直接影响成品率。装窑时需预留足够的空隙，保证热气流能均匀包裹每一个作品，避免堆叠过密导致受热不均或粘连。对于釉面作品，需特别注意支撑点的处理，使用高铝砖或耐火泥制作支钉，减少接触面的釉料流淌粘连。窑炉升温需遵循阶梯式升温曲线，在300摄氏度左右设置缓升温区，彻底排除坯体残余水分；在800至900摄氏度区间设置氧化保温段，促进坯体中有机物的完全燃烧及矿物相变。
升温至釉料熔融温度区间时，需精确控制升温速率，避免温度骤升导致坯体应力释放过快而产生变形或塌陷。对于常见陶釉，烧成温度多集中在1100至1250摄氏度之间，具体温度需根据釉料配方中的助熔剂比例进行调整。在最高温阶段，需观察窑内火焰状态，保持微弱的还原或氧化气氛，以稳定釉面光泽与色彩表现。冷却阶段同样重要，缓慢降温可减少釉面应力，防止釉裂或胎体崩裂。通过精准的温度与气氛控制，可显著提升小造像的釉面完整度与艺术表现力。
常见缺陷分析与釉面发色原理
釉面发色主要受釉料中金属氧化物含量及烧成气氛的影响。铁元素在不同气氛下呈现黄、褐、黑等色调，铜元素在还原气氛中呈绿色或红色，钴元素则稳定呈现蓝色。若釉面出现流釉或积釉现象，通常因釉层过厚或烧成温度过高导致粘度降低所致。解决此类问题需适当降低施釉厚度或略微降低烧成温度，增加釉料中氧化铝含量以提高粘度。若釉面出现针孔或气泡，多因坯体排气不充分或釉料中含有挥发性杂质，需加强坯体陈腐与烧制前期的升温控制。
釉面开裂分为胎裂与釉裂，胎裂多因坯釉膨胀系数差异过大或冷却过快导致，釉裂则常因釉层内应力未完全释放所致。调整坯釉配方，使两者膨胀系数接近，是解决开裂问题的根本方法。此外，釉面光泽度不均可能由烧成温度不足或窑内气氛波动引起，需确保烧成温度达到釉料完全熔融状态，并保持窑内气氛稳定。通过系统分析缺陷成因，针对性调整泥料配方、施釉工艺及烧成制度，可有效提升釉色试片与小造像的成品质量与艺术效果。
