窑变釉缺陷的成因与早期识别
窑变釉作为一种在高温下自然流动、色彩变幻莫测的陶瓷装饰工艺，其不可控性既是艺术魅力所在，也是导致成品率低的根本原因。釉料中的金属氧化物在还原或氧化气氛中发生复杂的物理化学反应，若窑温控制不当、釉层厚度不均或冷却速度过快，极易产生缩釉、流釉、斑点或色彩断层等缺陷。这些瑕疵一旦形成，往往无法通过简单的打磨或抛光消除，因为窑变的核心在于釉面微观结构的改变，任何表面处理都难以还原其原本的光泽与质感。因此，在修复之前，必须精准判断缺陷的性质，区分是釉面物理损伤还是化学成分的缺失，这直接决定了后续采用素烧填补还是古法釉料复原的路径。

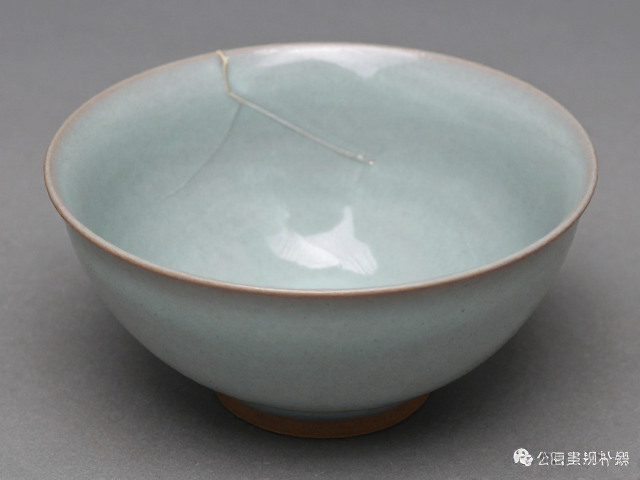

早期识别的关键在于观察缺陷区域的微观状态。若为釉面剥落或浅层磕碰，且周围釉层完整，通常适用素烧修复法，利用高岭土或瓷粉与粘合剂混合后填补空缺，再经低温素烧固定；若为釉层内部成分缺失导致的色差或空洞，则需考虑古法复原，即通过调配与原釉料成分相近的釉浆进行局部补釉和复烧。值得注意的是，窑变釉的排他性极强，不同批次、不同窑位的釉面表现差异巨大，因此修复前的比对分析至关重要。修复者需收集同窑口、同配方、同烧制条件下的完整器物作为参照，通过光谱分析或肉眼比对，确定缺陷区域的具体色调、光泽度及纹理走向，从而制定严密的修复方案，避免盲目操作导致二次损伤。
素烧修复法的操作细节与材料选择
素烧修复法的核心在于构建一个能够与原釉面紧密结合且耐热的填补层，其材料选择需严格遵循物理兼容性原则。通常选用与原胎体成分相近的高岭土或瓷石粉，研磨至指定目数，再加入适量的羧甲基纤维素钠（CMC）或乙基纤维素作为粘结剂和水性调节剂。这种混合物的收缩率需与原胎体保持一致，以防止在后续素烧过程中因收缩不均导致填补层开裂或脱落。调配过程中，水分含量需精确控制，过稀易塌陷，过稠则难以填充细微缺口，理想状态为牙膏状稠度，便于手工塑形与精细修整。

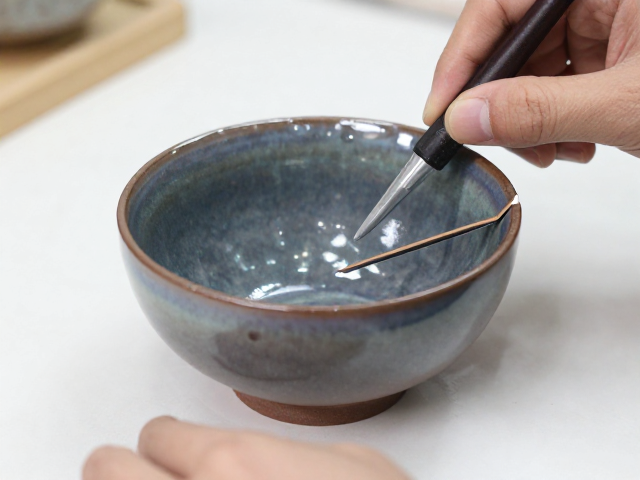

填充与素烧是素烧修复的核心环节。使用专用刮刀或竹签将调配好的泥料填入缺陷处，需确保泥料与原釉面紧密贴合，无气泡残留，并用湿海绵轻轻擦拭边缘，使过渡自然平滑。填补完成后，器物需置于干燥环境中自然阴干，避免阳光直射或高温烘烤导致开裂。随后进行素烧，温度通常控制在800-900摄氏度之间，时间约为2-4小时，具体需根据窑炉性能和器物大小调整。素烧的目的是使填补层初步烧结，形成一定的强度，同时保留孔隙结构，以便后续上釉。素烧后的填补层表面应呈哑光白色，质地坚硬，无明显裂纹，此时方可进入下一步的釉面处理。
古法复原技巧中的釉料调配与复烧控制
古法复原法侧重于通过釉料的化学与物理特性还原窑变釉的自然美感，其难点在于釉料成分的精准匹配与烧成气氛的精确控制。复原釉料的调配需参考原始配方，通常包括石英、长石、高岭土、石灰石及各种金属氧化物（如氧化铜、氧化铁、氧化钴等）。现代修复中，常使用X射线荧光光谱仪（XRF）对原器物釉面进行成分分析，获取主要氧化物比例，再按比例混合原料。然而，窑变釉的魅力在于其不确定性，因此复原过程中需保留一定的随机性，通过调整釉浆浓度、施釉厚度及局部添加助熔剂，模拟自然流动的效果。
复烧是古法复原的决定性步骤，需使用小型电窑或燃气窑，严格监控升温曲线和冷却过程。升温阶段需缓慢，避免釉料剧烈挥发导致气泡或开裂；高温阶段需达到原釉的熔融温度，通常在1200-1300摄氏度之间，具体取决于釉料配方。气氛控制至关重要，还原焰有助于铁、铜等元素呈现红、绿、蓝等丰富色彩，而氧化焰则多呈现黄、白、灰等色调。复烧后，需缓慢冷却，避免温度骤变导致釉面应力释放不均而产生裂纹。复原后的釉面需经过仔细清洗和抛光，去除表面浮尘，再用软布擦拭至指定光泽度。由于窑变釉的自然纹理难以完全复制，复原结果往往与原物存在细微差异，这种差异正是手工修复的艺术价值所在，需通过多次试验与调整，逐步逼近最佳效果。
