素烧前的泥料清理与修坯要点

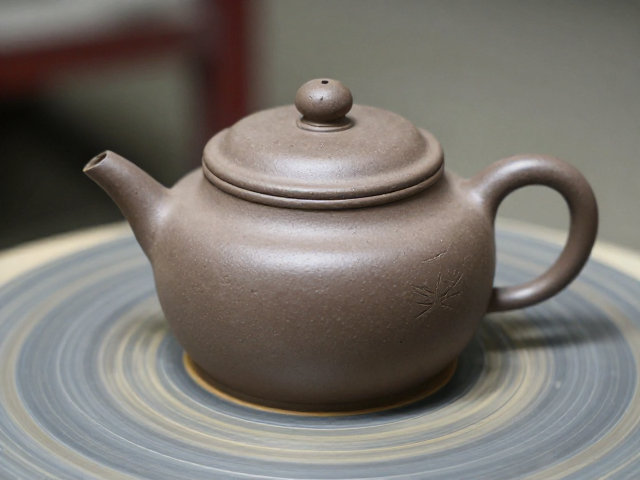

紫砂壶在经过手工拍打、镶接成型后，坯体表面往往残留着制作过程中产生的多余泥屑、指纹印痕以及工具刮擦的痕迹。这些细微的杂质若不清除，会直接影响后续素烧及最终烧成后的器物质感。清理工作通常在坯体达到“皮革硬度”阶段进行，即泥料水分适中，既有一定的韧性便于操作，又不会因过湿而变形。匠人使用竹制或牛角制的修刀，以极轻的力度剔除壶身接缝处溢出的泥料，以及壶盖、壶把与壶身连接处的多余泥块。这一过程并非简单的打磨，而是需要精准控制刀具角度，确保坯体线条流畅，不破坏原有的造型张力。
在剔除余泥的同时，坯体表面的微观平整度至关重要。对于光器作品，需使用较为光滑的竹片或薄金属片反复刮抹壶体表面，去除细微的颗粒突起和砂砾感，使泥料颗粒排列更加紧密。这一步骤能显著提升素烧后的表面细腻度，为后续可能的刻绘或最终施釉（若为特殊工艺）提供基础。值得注意的是，清理过程中需保持坯体干燥，避免水分过多导致泥层软化塌陷。匠人通常会在清理前检查坯体各部位厚薄是否均匀，重点加强壶口、壶嘴与壶把等受力部位的加固与修整，确保素烧过程中因水分挥发和温度变化导致的应力集中不会引发开裂。
表层刻绘前的坯体处理与技法选择

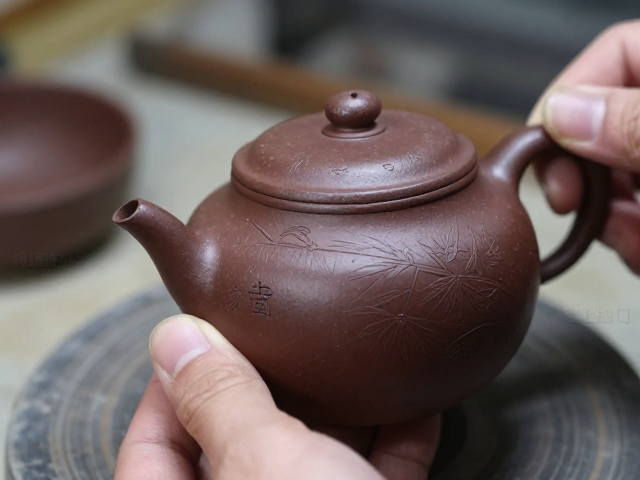

紫砂壶的刻绘艺术讲究“刀笔纸砚”般的金石韵味，但在素烧定型前进行刻绘，对坯体的状态有着严苛的要求。刻绘前必须确保坯体表面无浮泥、无油污，且湿度处于最佳区间。若坯体过湿，刻刀容易陷入泥中，导致线条边缘模糊、发虚；若坯体过干，则易崩口、断线，破坏画面的完整性。匠人通常会根据泥料的砂感粗细调整刻绘工具，粗砂泥料宜用宽刃刀以浅刻为主，突出砂粒的自然肌理；细泥料则可运用尖刃进行精细勾勒，表现书法笔触的提按顿挫。刻绘前，匠人常会用细纱布轻轻擦拭壶表，确保无尘无垢，使刻刀与泥面接触时阻力均匀，线条流畅自然。
刻绘内容的布局需与壶型结构紧密结合，讲究疏密有致、虚实相生。在素烧前刻绘，泥料具有一定的可塑性，刻去的部分会略微下陷，而保留的泥层在后续烧制中会因收缩产生微妙的立体感。匠人在运刀时，需预判泥料收缩率，线条边缘不可过于锋利生硬，以免烧成后显得突兀。对于表现山水意境的作品，常采用“留青”或“浅浮雕”手法，利用刀具深浅变化营造层次感。刻绘过程中，需随时清理刀口残留的泥屑，防止其嵌入线条中影响视觉效果。此外，刻绘完成后需静置片刻，让刀痕处的泥料应力释放，避免立即移动坯体导致线条变形。
素烧定型前的关键控制与风险规避
素烧是紫砂壶制作中至关重要的中间工序，其主要目的是排除坯体内的结合水和有机物质，提高坯体强度，便于后续精细加工或装窑全烧。在刻绘及清理完成后，坯体需经过自然阴干，这一过程需避开阳光直射和风口，防止水分蒸发过快导致坯体开裂或变形。阴干时间视壶体大小和厚度而定，通常需数天至一周，直至坯体手感凉意尽失，敲击声音清脆。在装入素烧窑炉前，需仔细检查坯体是否有隐裂、砂眼或刻绘部分的瑕疵，任何细微的缺陷在素烧后都可能被放大，导致整器报废。
窑内温度控制是素烧成功的关键。紫砂泥料中的石英、云母等矿物成分在加热过程中会发生相变，温度曲线需平缓上升，避免急剧升温导致坯体内部应力不均而炸裂。素烧温度通常控制在800℃至900℃之间，具体数值需根据泥料配方微调。升温过程中，坯体内的水分和有机物逐渐排出，坯体颜色由深褐转为浅黄或灰白，结构变得疏松多孔。烧成后需缓慢降温，防止急冷导致坯体脆性增加。素烧后的壶体硬度大幅提升，但质地仍较脆，搬运和后续加工时需格外小心，避免磕碰。经过素烧定型的壶体，其物理性质更加稳定，为后续的精细修整、刻绘深化或最终烧制奠定了坚实基础。
